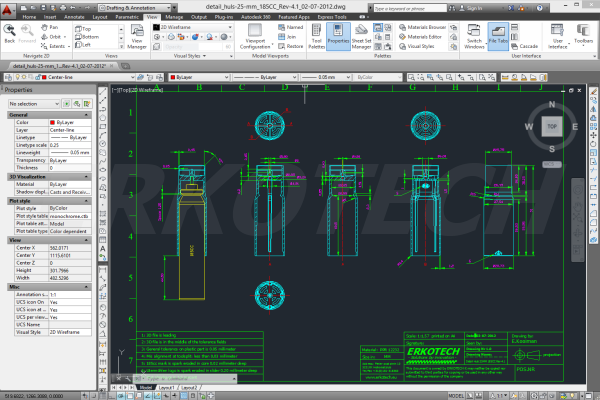

huls

2D ontwerp van de huls, Detail tekening ter voorbereiding van 3D product tekeningen voor het maken van prototypes en later kwaliteit controle tijdens productie.

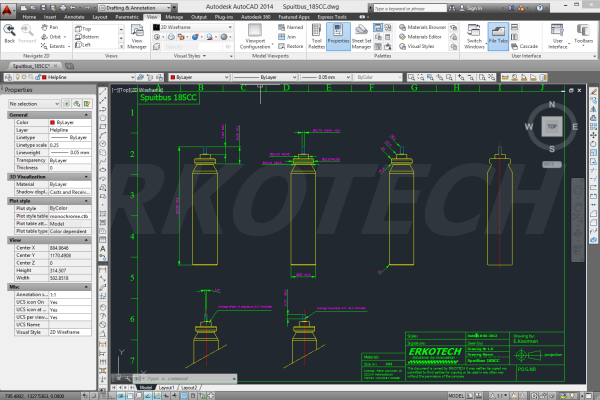

huls

2D tekening van de spuitbus, deze moet exact in de huls passen om een juiste werking van het product te garanderen.

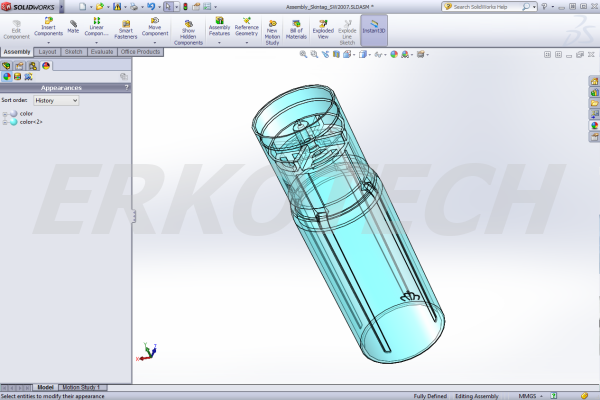

huls

3D tekening van de huls ter voorbereiding van aanmaak 3D matrijs tekening en prototype.

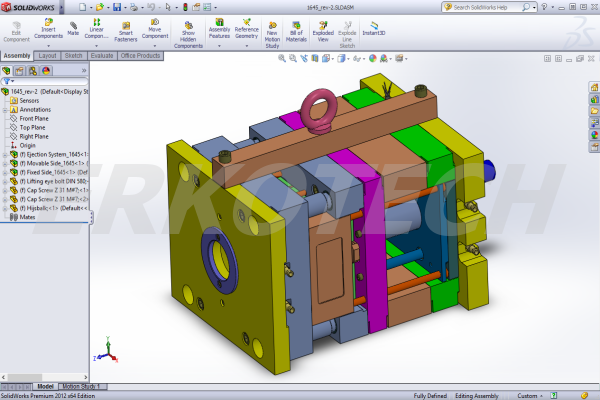

huls

3D tekening van de matrijs.

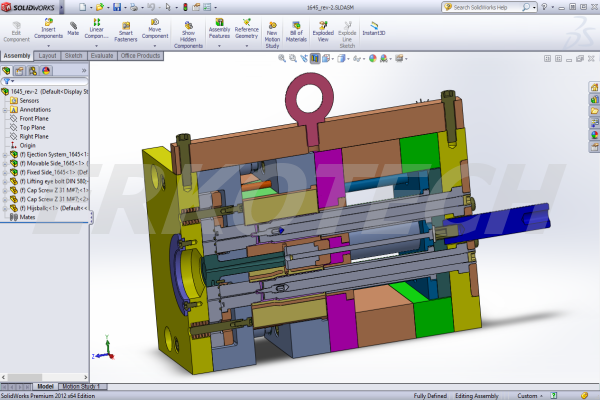

huls

Dwarsdoorsnede 3D tekening van de matrijs. Hierop is de werking van de diverse bewegende delen goed te zien.

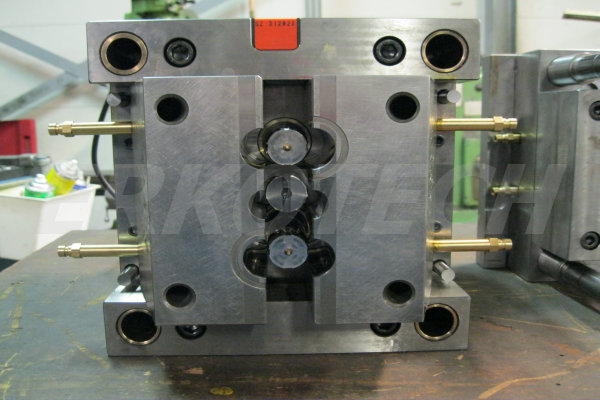

huls

De achtermatrijs met schuiven, dubbele wisselkernen en intensive koeling.

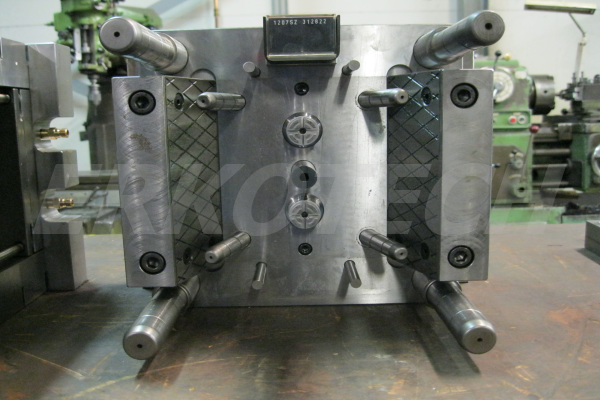

huls

De voormatrijs met bewegende kernen en intensive koeling.

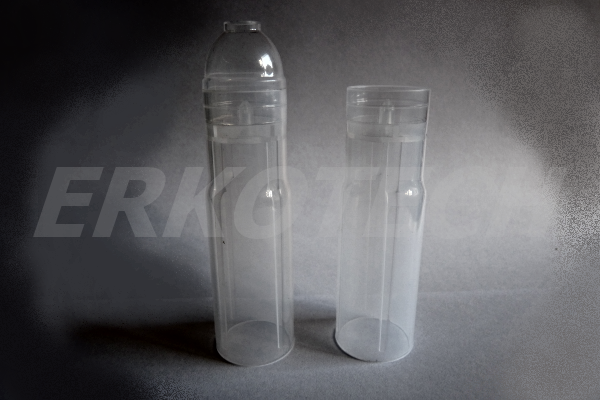

huls

Het eindproduct, links met bijbehorende kap.
