Datalogger

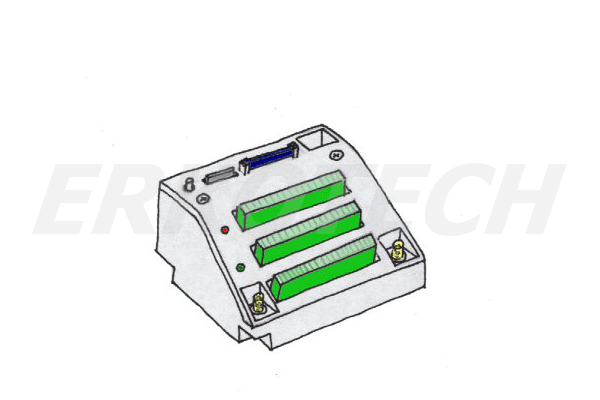

Eerste ontwerp van de datalogger, begin schets ter voorbereiding van 3D product tekeningen en 2D tekeningen van de printplaten.
Datalogger

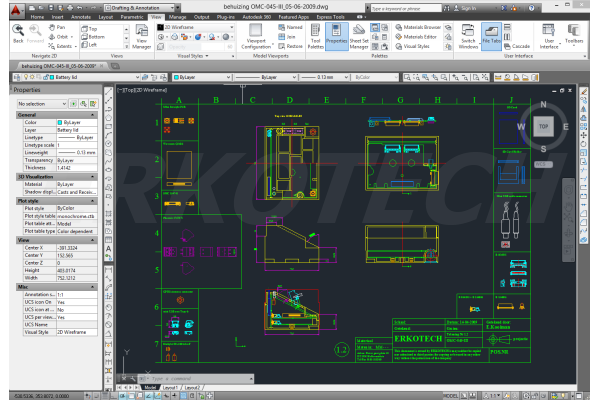

2D tekening voor ontwerpen van de printplaten en detailtekeningen voor alle bijbehorende onderdelen.
Datalogger
3D animatie van de behuizing. Door middel van een animatie is het makkelijker een voorstelling te maken van hoe het eindproduct er later uit gaat zien.
Datalogger
3D tekening van het bovendeksel van de behuizing. Vanuit deze tekening kan een prototype en later de spuitgietmatrijs vervaardigd worden.
Datalogger

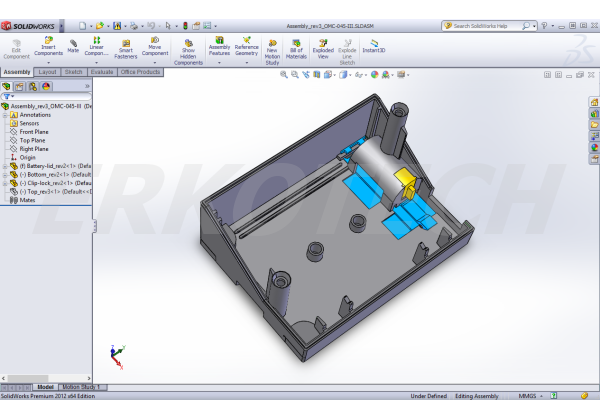

3D tekening van de onderkant van de behuizing met batterij klepje. Vanuit deze tekening kan een prototype en later de spuitgietmatrijs vervaardigd worden.
Datalogger
Het eind product compleet met GPRS antennes, SIM kaart, SD ram kaart, mini USB poort en connectoren.
