Project participatie
ERKOTECH kan om delen of gehele projecten begeleiden om zodoende uw werklast te verminderen.
Wij kunnen uw werklast verminderen door delen of gehele projecten voor u te managen.
Of het nu gaat om product ontwerp of een simpel stukje 3D printen, alles is mogelijk.
Door het gebruik ons online content management systeem beperken wij het e-mail verkeer tussen participanten tot een
minimum waardoor fouten en vertragingen beperkt worden. Het systeem is 24/7 online en inzichtelijk voor alle medewerkers.
Alle data zoals caseload en kosten overzichten, 2D en 3D tekeningen en kwaliteitcontrole formulieren staan 24/7 online.
Project participatie
  • Online caseload overzicht

    1/6

  • Online urenregistratie

    2/6

  • File structuur op onze server

    3/6

  • Alle data is 24/7 beschikbaar

    4/6

  • Data up en downloaden

    5/6

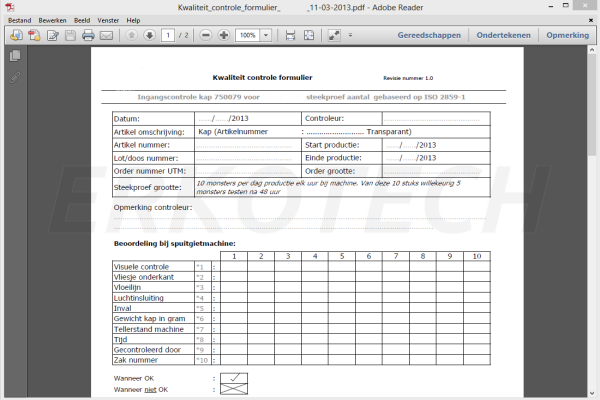

  • Kwaliteitcontrole formulieren

    6/6

Details:
1/ Werklast vermindering door uitbesteden delen of gehele projecten.
2/ Vereenvoudiging van data stromen en 24/7 toegang tot alle beschikbare bestanden op onze server.
3/ Mappen en bestanden kunnen afgeschermd worden. Alleen die gene die met de de data moeten werken hebben toegang.
4/ Software wordt automatisch op uw computer geïnstalleerd zodat u direct toegang heeft tot alle gegevens.
5/ Contact gegevens van alle participanten staan online in een afgeschermd gedeelte.
6/ Kosten reductie door gebruik te maken van ons online content management systeem.
Product ontwerp
ERKOTECH ontwerpt technisch hoogwaardige kunststofspuitgiet producten.
Vanuit onze jaren lange ervaring op het gebied van product ontwerp weten wij exact waar de bekende valkuilen zitten.
Het is dan ook niet voor niets dat wij in staat zijn vlekkeloos uw product binnen zeer korte tijd in de markt te zetten.
Zo ontwerpen wij onder andere producten voor medical en automotive industrie (kompaktspuitgieten), gehoorbescherming
(micro spuitgieten), lenzen (compressiespuitgieten) tot deuren van koffiemachines (technisch schuimgieten), enz. enz.
Hieronder vind u een aantal voorbeelden van producten welke wij voor onze klanten hebben mogen ontwerpen.
Product ter verwijdering van goedaardige huidgezwelletjes (acrochordon) ofwel skintags.
Skintag
  • Ontwerp tekening

    1/12

  • 2D tekening Cup

    2/12

  • 3D tekening Cup

    3/12

  • 2D tekening Kap

    4/12

  • 3D tekening Kap

    5/12

  • Prototyping complete product

    6/12

  • 3D matrijs tekening

    7/12

  • Vonkdoorns matrijzen

    8/12

  • Vormplaat Cup matrijs

    9/12

  • Slijpen vormplaat

    10/12

  • 8 voudige Cup matrijs

    11/12

  • Eerste shot uit de Cup matrijs

    12/12

Details:
1/ Project participatie in samenwerking met klant via ons eigen content management systeem.
2/ Volledig ontwerp van een Kap en Cup (applicator) op een eerder door ons ontworpen huls met aerosol.
3/ 2D tekening maken van beide producten voor aanmaken van het prototype en kwaliteitcontrole tijdens productie.
4/ 3D tekeningen aanmaken voor matrijzenbouw en prototypes.
5/ Matrijzen bouwen in eigen beheer.
6/ proefspuiten en productie spuitgieten van beide producten inclusief kwaliteit controle volgens ISO 9001.
huls
Deze huls is onderdeel van een product om gewone en waterwratjes te verwijderen.
  • 2D detail tekening huls

    1/8

  • 2d detail tekening spuitbus

    2/8

  • 3D tekening van de huls

    3/8

  • 3D tekening van de matrijs

    4/8

  • 3D doorsnede tekening matrijs

    5/8

  • Achter matrijs

    6/8

  • Voor matrijs

    7/8

  • Eind product, huls met kap

    8/8

Details:
1/ Redesign bestaande niet werkende product .
2/ 2D detail tekeningen maken ter voorbereiding prototype en 3D product tekening.
3/ Aanmaak 3D product tekeningen voor matrijs ontwerp en prototyping.
4/ Maken prototype voor testen van het product.
5/ Matrijs tekeningen maken in 3D + 2D matrijs detail tekeningen en matrijzen bouwen.
6/ Proefspuiten en kwaliteits controle opzetten volgens ISO 9001 voor produtie.
datalogger
Datarecorder voor verzamelen van digitale data zoals: temperatuur, luchtvochtigheid, enz. met ingebouwd GPRS modem.
  • Schets eerste opzet

    1/5

  • 2d detail tekening

    2/5

  • 3D tekening bovendeksel

    3/5

  • 3D tekening bodem

    4/5

  • Eind product

    5/5

Details:
1/ Schetsen product voor visualisatie en voorbereiding 2D en 3D tekeningen.
2/ 2D tekening maken voor ontwerpen printplaten met de onderdeel detail tekeningen.
3/ Aanmaak 3D product tekeningen voor matrijs ontwerp en prototyping.
4/ Maken prototype voor passing printplaten en andere onderdelen.
5/ Matrijs tekeningen maken in 3D + 2D matrijs detail tekeningen en matrijzen bouwen.
6/ Kwaliteits controle opzetten volgens ISO voor produtie.
Lorrie voor handmatig vervoer van gewonden uit metro tunnels tijdens calamiteiten.
Calamiteiten lorrie
  • 2D tekening

    1/6

  • Onderdelenlijst

    2/6

  • Het onderstel

    3/6

  • Automatisch rem mechanisme

    4/6

  • Incusief infuus standaard

    5/6

  • Eind product

    6/6

Details:
1/ Volledig ontwerp van de lorrie inclusief automatische rem wanneer trekstangen neer gelaten worden.
2/ 2D tekening maken voor ontwerpen van prototype.
3/ Vervaardigen van RVS en vuurverzinkte onderdelen.
4/ Vervaardigen van polyesther bovenkant en opbergkast.
5/ Montage van alle delen tot een werkend geheel.
6/ Testen van het prototype voor eerste gebruik in metro tunnel.
Prototyping
Naast het 3D printen maken wij ook echte natuurgetrouwe prototypes.
Na het maken van een 3D assemblage tekening is het uitermate belangrijk dat er een prototype gemaakt wordt voordat men aan de bouw
van spuitgietmatrijzen kan beginnen. Door het maken van een prototype kan men al snel zien waar er fouten
in het product ontwerp zitten en of er nog zaken gewijzigt moeten worden.
Wij zullen nooit beweren dat een kunststof prototype exact het zelfde zal zijn als een gespuitgiet product maar we komen
heel dicht in de buurt. Een fout in een 3D assemblage file is zo gemaakt en dat komt er echt wel uit bij het maken van een prototype.
Onderstaand vind u voorbeelden van door ons vervaardigde kunststof en metalen prototypes.
Wij maken prototypes uit diverse kunststoffen en metalen of complete assemblees.
Prototyping
  • ABS delen gefreesd

    1/8

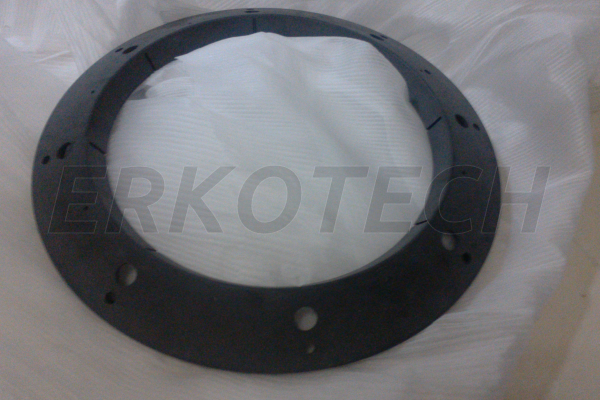

  • Ring uit zwart ABS

    2/8

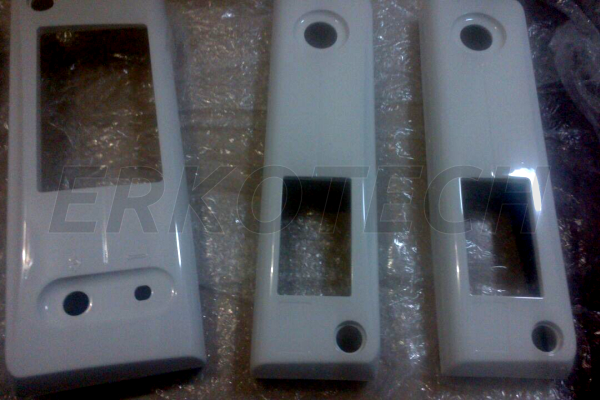

  • ABS delen met hoogglanslak

    3/8

  • Prototype uit aluminium

    4/8

  • Complexe aluminium structuur

    5/8

  • Glas helder PMMA

    6/8

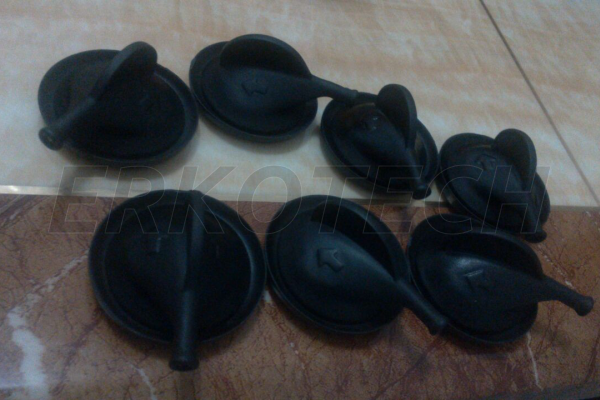

  • Delen uit natuurrubber

    7/8

  • ABS met RVS

    8/8

Details:
1/ Prototypes van ABS. grote delen voor bijvoorbeeld koffiemachines of juist hele kleine delen voor gehoorapparaten.
2/ Prototypes vanuit reeds ingekleurd kunststof met of zonder vulling zoals glasvezels, mineralen, carbon enz.
3/ Veelal frezen wij de delen maar gieten vanuit een siliconen mal is ook mogelijk voor bijvoorbeeld kleine series.
4/ Delen uit bijvoorbeeld PMMA zijn mooi te polijsten en niet van een spuitgiet onderdeel te onderscheiden.
5/ Een combinatie van kunststof en metaal is ook mogelijk, zo maken we complete assemblees.
6/ Toleranties op kunststof delen zijn klein en van metaal delen nog veel kleiner, tot 2 micron.
